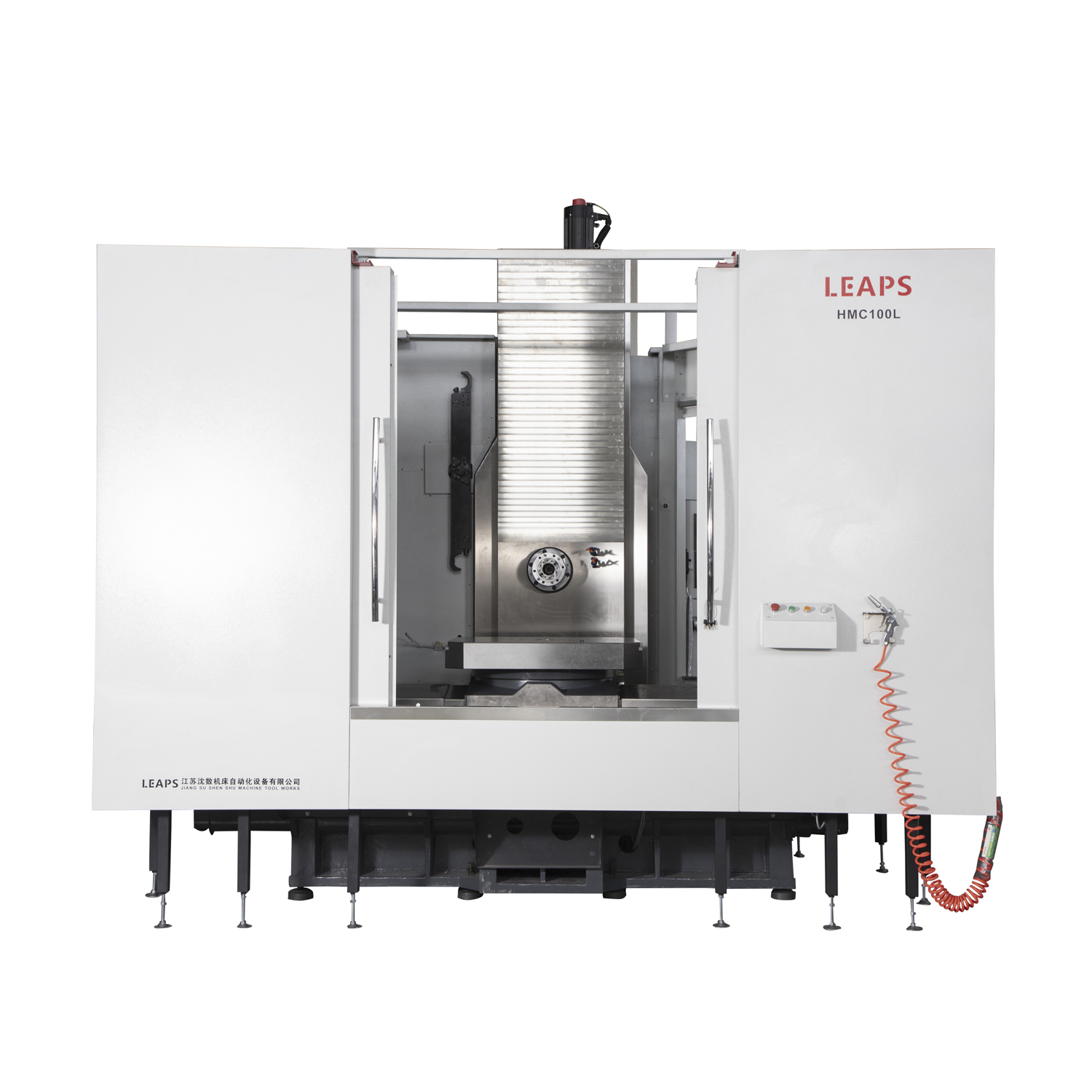

Готово! Крупногабаритный горизонтальный обрабатывающий центр HMC100L отправлен сегодня

2025-07-03

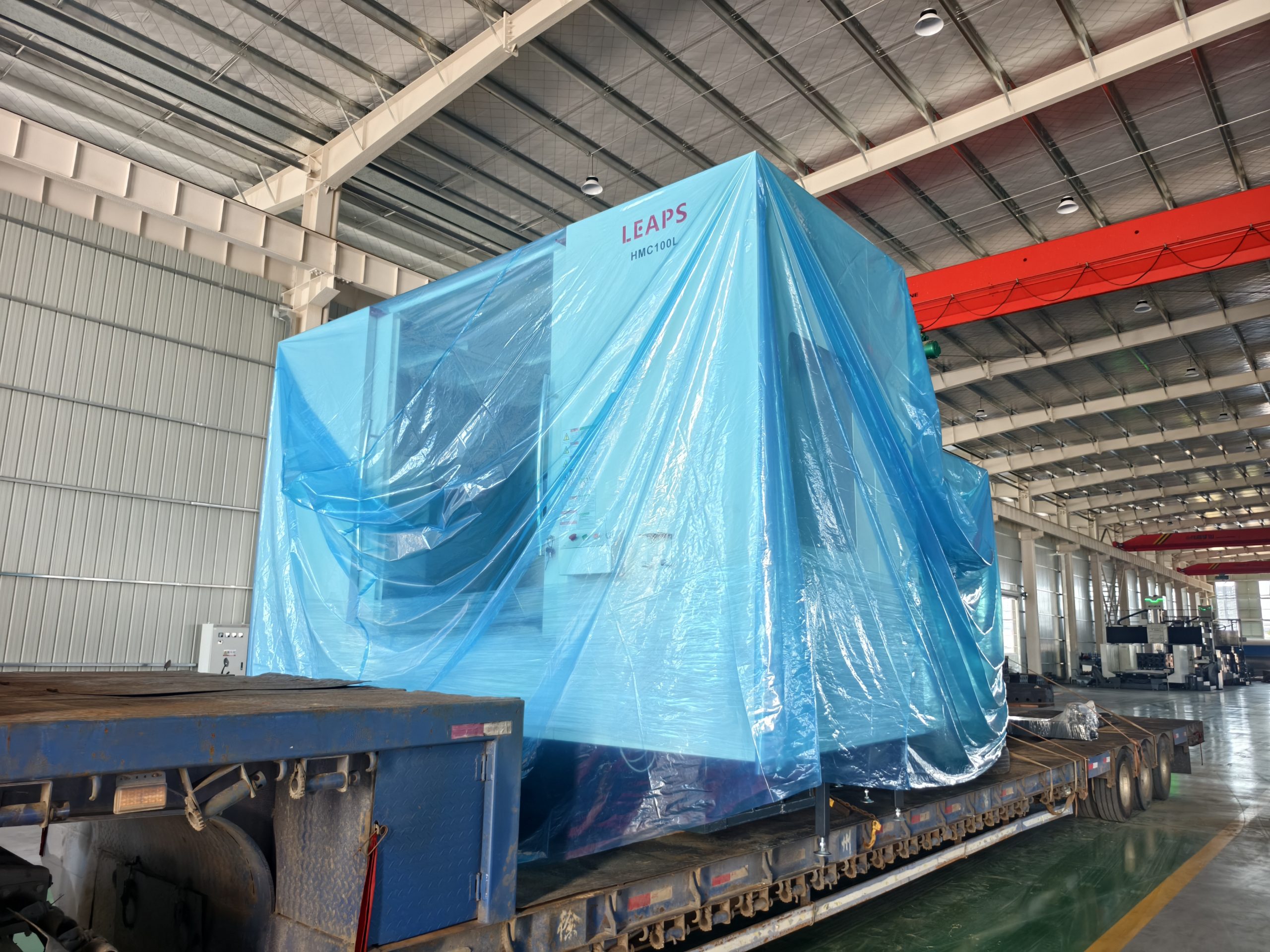

Мы рады сообщить, что успешно завершили производство крупногабаритного горизонтального обрабатывающего центра и сегодня осуществляем его отгрузку заказчику.

Ключевые параметры станка:

Основные технические параметры, точность и область обработки станка

Основные технические параметры

Параметр	Ед.изм	Значение	Примечание

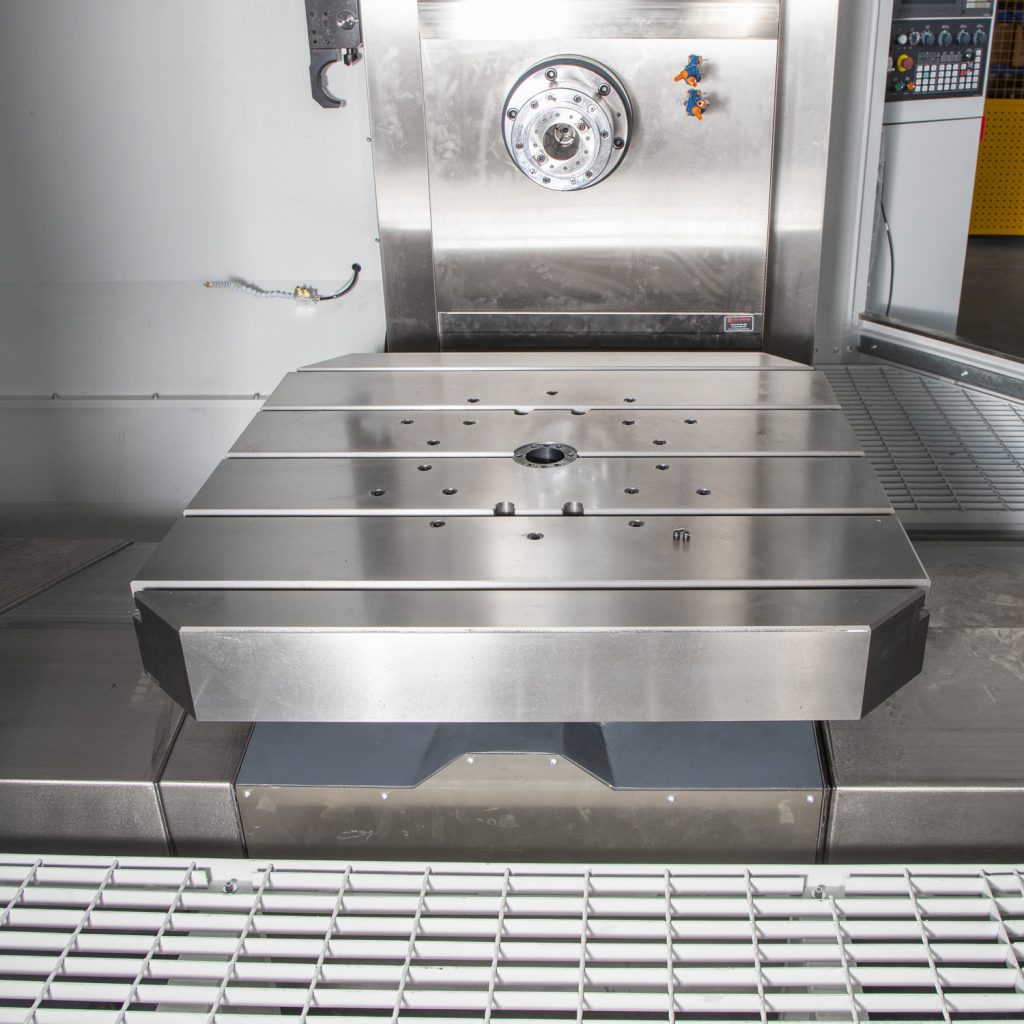

Рабочий стол
Размер стола	мм	1000×1000
Макс. нагрузка на стол	кг	2000
Количество столов	шт	1
Область обработки
Ход стойки (X-ось)	мм	1600
Ход шпиндельной бабки (Y-ось)	мм	1600
Ход стола (Z-ось)	мм	1000
Поворот стола (B-ось)	град.	1°×360	Опция: 0.001°
Макс. диаметр обрабатываемой детали	мм	Ø2000
Расстояние от торца шпинделя до центра стола	мм	200–1200
Расстояние от оси шпинделя до стола	мм	200–1800
Конус (7:24)		ISO50 (BT50)
Диаметр переднего подшипника	мм	Ø100
Диапазон оборотов	об/мин	20–6000	Бесступенчатый
Макс. крутящий момент (30 мин)	Н·м	140/165
Мощность двигателя (30 мин)	кВт	22/26
Скорость рабочей подачи (X/Y/Z)	мм/мин	1–10000
Быстрый ход (X/Y/Z)	м/мин	36/36/30	(шаг винта 12 мм)

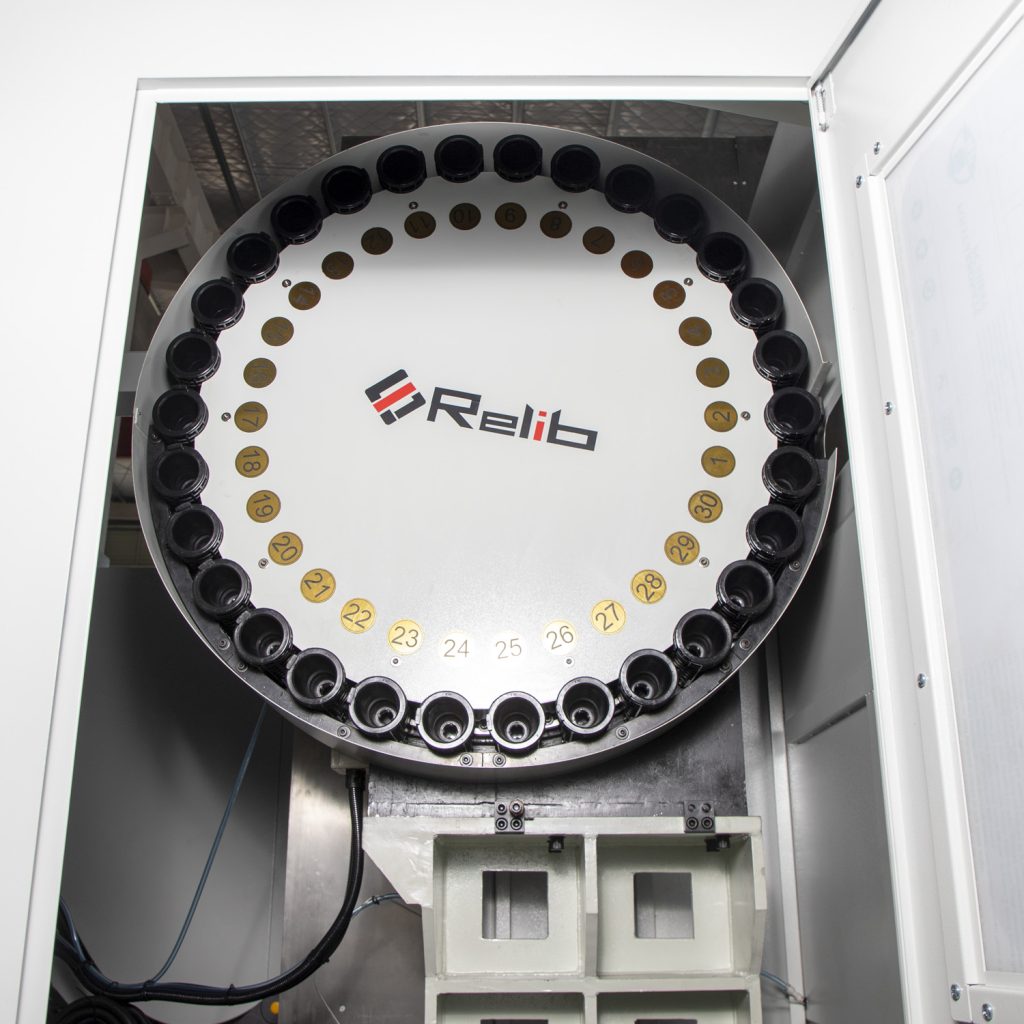

Вместимость магазина	шт	30
Макс. вес инструмента	кг	15
Макс. длина инструмента	мм	350
Макс. диаметр инструмента	мм	Ø110 (Ø220 с пустыми соседними гнёздами)
Время смены инструмента (T-T)	сек	8.26
Тип хвостовика		BT50
Тип захвата		MAS403 BT50-I
X-ось	кВт	7.5
Y-ось	кВт	7.5
Z-ось	кВт	7.5
B-ось	кВт	2.9
X-ось	Н·м	48
Y-ось	Н·м	48
Z-ось	Н·м	48
B-ось	Н·м	18.6
Давление	МПа	6
Расход	л/мин	20
Объем бака	л	30
Давление	МПа	0.4–0.6
Расход	л/мин	1200
Система смазки
Давление	МПа	2
Расход	мл/мин	150
Вес станка	кг	18000
Электрическая мощность	кВА	50
Габариты (Д×Ш×В)	мм	5063×4080×4800
