Готовим к отгрузке

Сегодня, 26 июня, мы завершаем упаковку уникального станка для обработки шпоночных пазов на валах ветрогенераторов. Эта модель специально разработана для фрезерования, сверления и нарезания резьбы на длинномерных заготовках. Станок отличается надежной конструкцией, стабильным качеством и простотой управления, способен выполнять высокоскоростную обработку и выдерживать тяжелые нагрузки.

Технические характеристики:

Модель VKC4070 с подвижной стойкой и планшайбой выполнена в полузакрытом исполнении. При проектировании использовались SolidWorks и ANSYS для оптимизации жесткости и точности. Все основные компоненты (станина, салазки, стойка, фрезерная головка) изготовлены из высокопрочного чугуна с двойным старением.

Станок комплектуется:

Системой автоматической смены инструмента (ATC)

Централизованной системой смазки

Охлаждающей системой

Ручным пультом управления (MPG)

Ключевые узлы:

Станина: Цельная отливка с направляющими качения повышенной грузоподъемности

Салазки: Чугунные с гидравлическими зажимами и микрометрической регулировкой

Стойка: Рельсовые направляющие с пластмассовым покрытием для повышения точности

Шпиндель: Зубчатая передача (3000 об/мин) с масляным охлаждением и автоматическим тормозом

Технические параметры:

Рабочий стол: нагрузка до 5000 кг

Перемещения: X=4000 мм, Y=300 мм, Z=600 мм

Точность позиционирования: X=0.015 мм, Y/Z=0.01 мм

Шпиндель: BT50, 15/18.5 кВт, передаточное отношение 3.01:1

Магазин инструментов: 24 позиции

Габариты: 5700×2400×3000 мм, вес 15 тонн

Особенности:

Система ЧПУ с возможностью управления через M-коды

Централизованная система смазки и охлаждения

Защитные кожухи от стружки и брызг

Данный станок идеально подходит для обработки крупногабаритных деталей в энергетическом машиностроении.

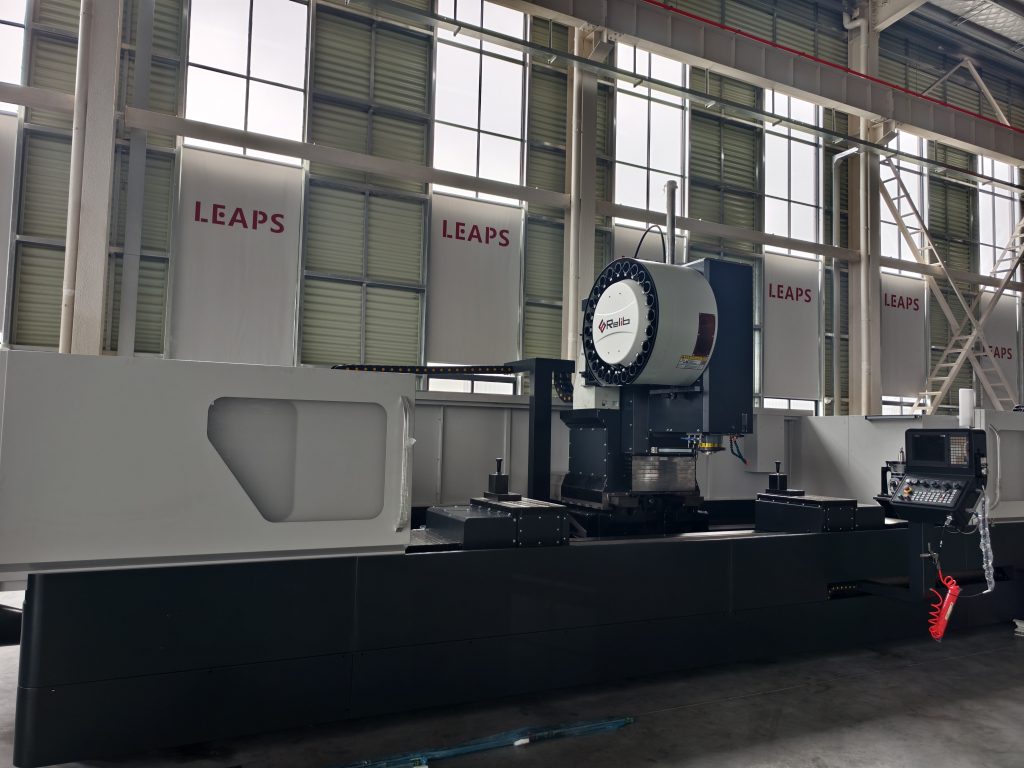

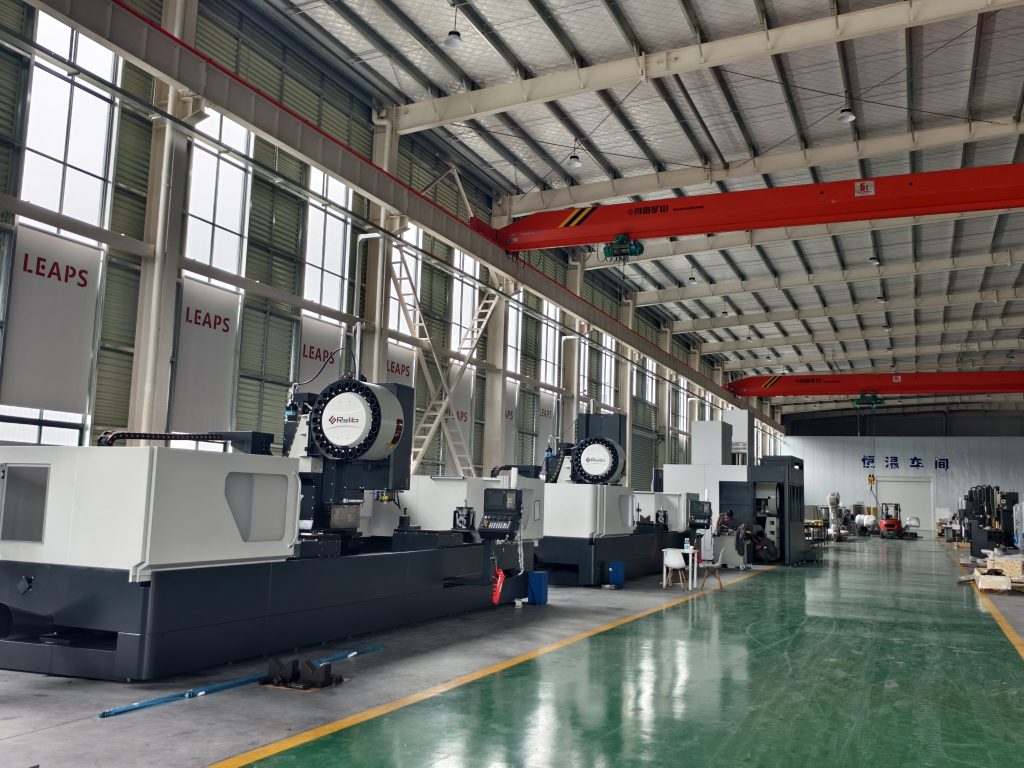

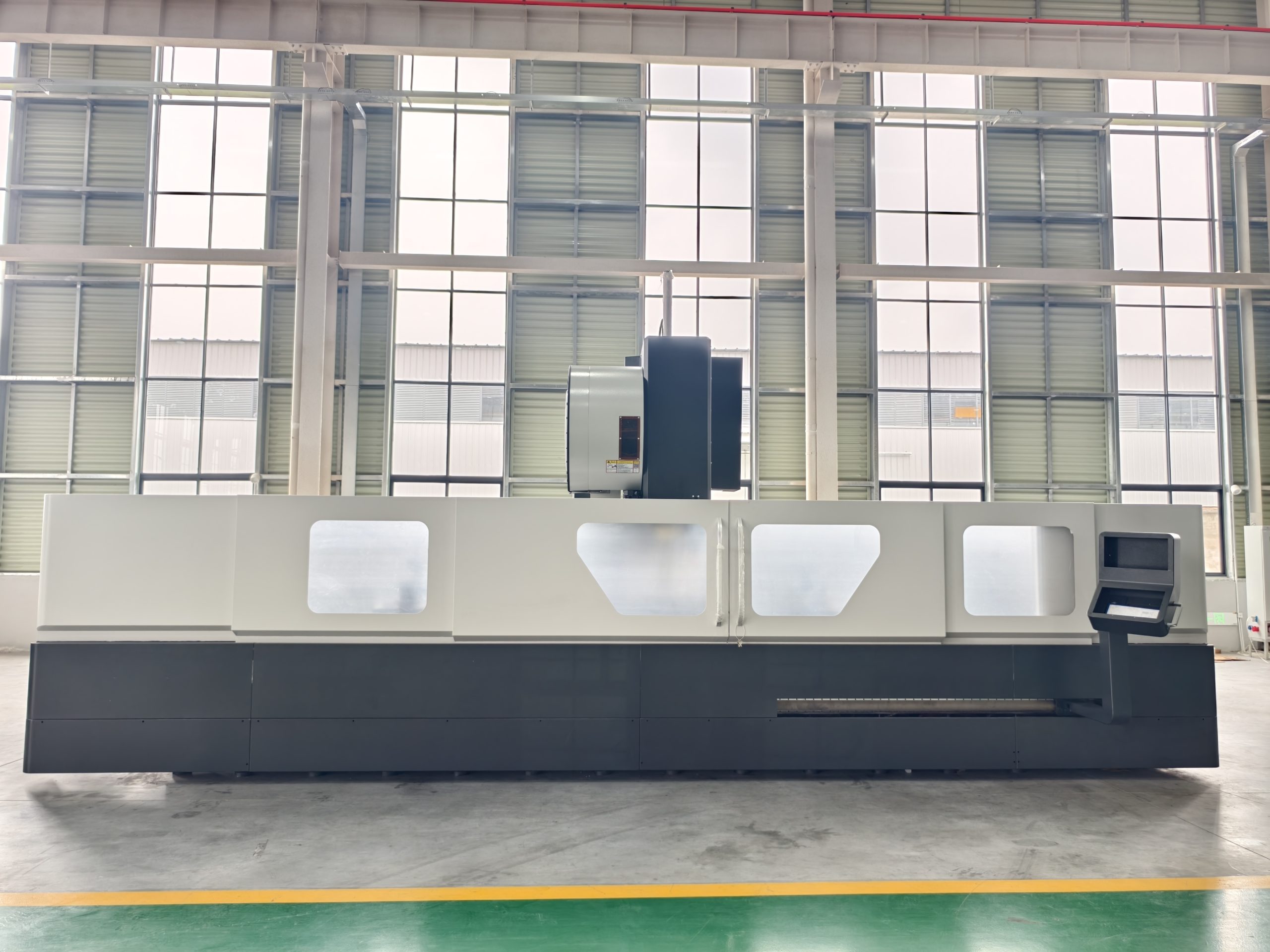

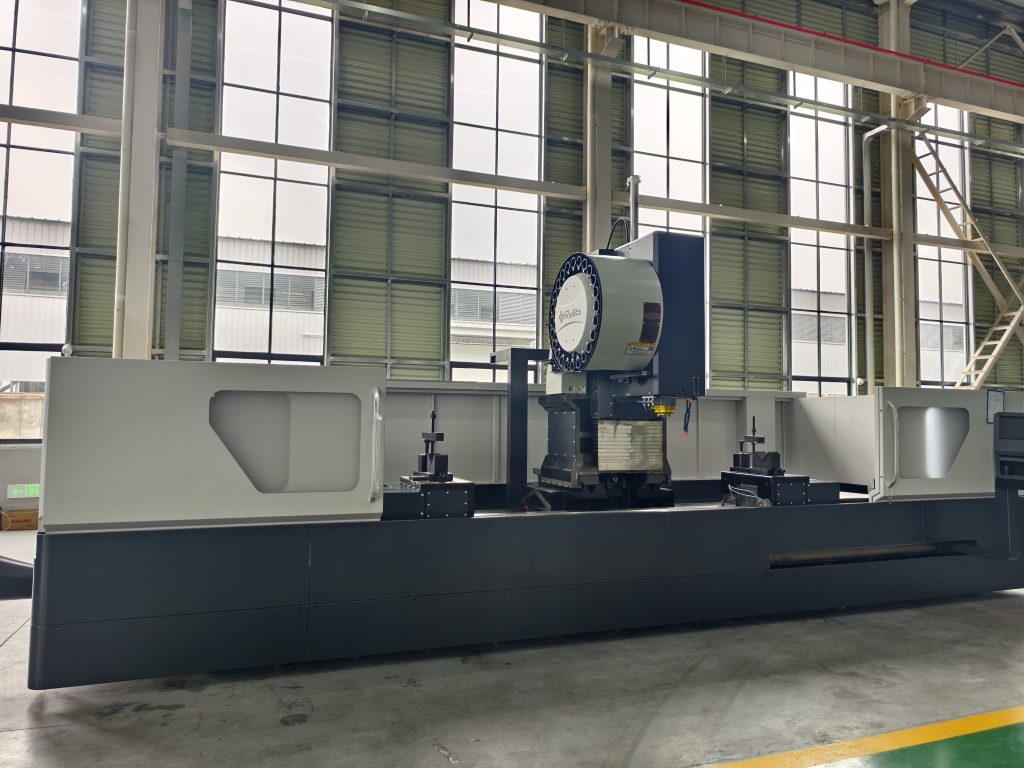

Прилагаемые фотографии демонстрируют ключевые узлы станка. Для дополнительной информации просим направлять запросы на нашу электронную почту.
