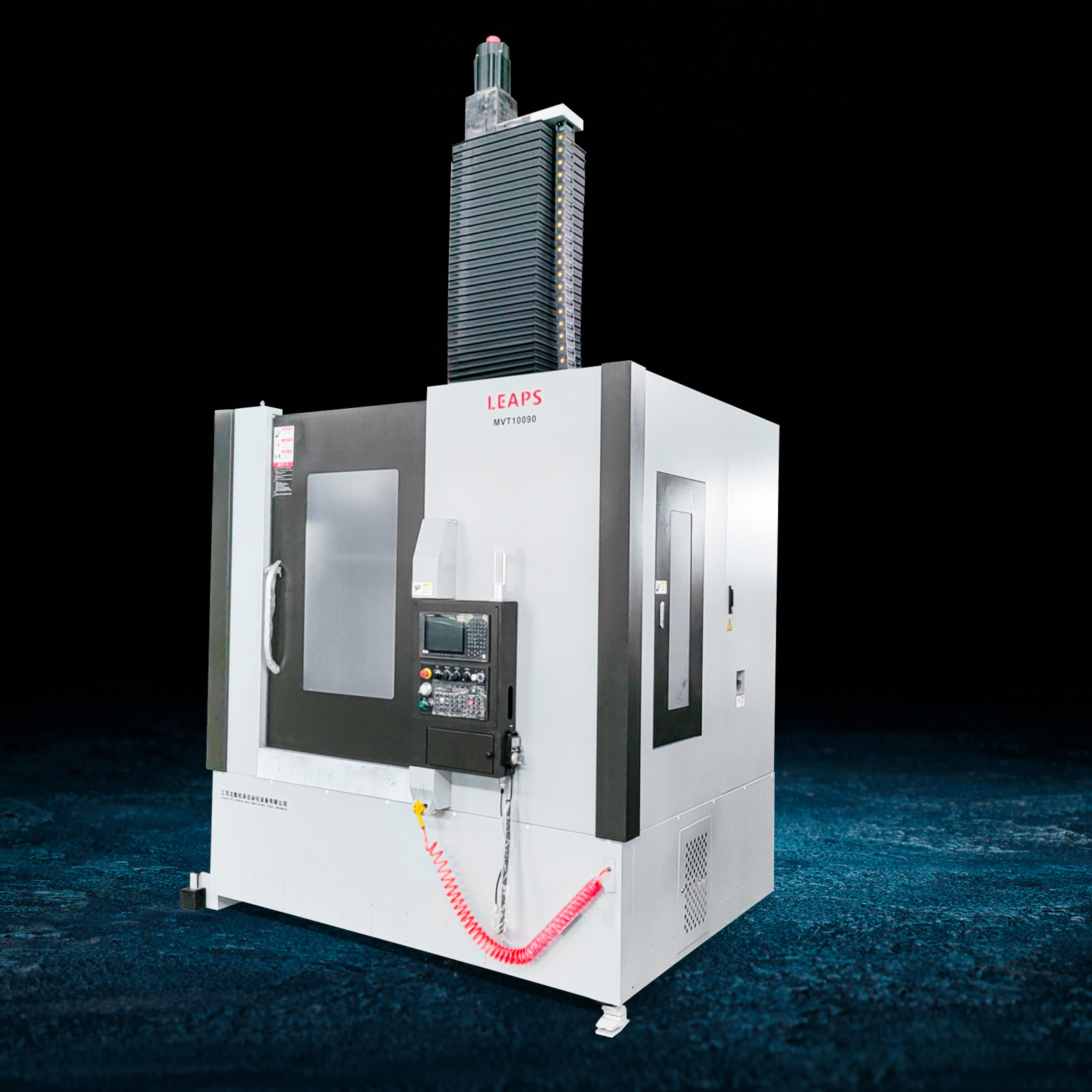

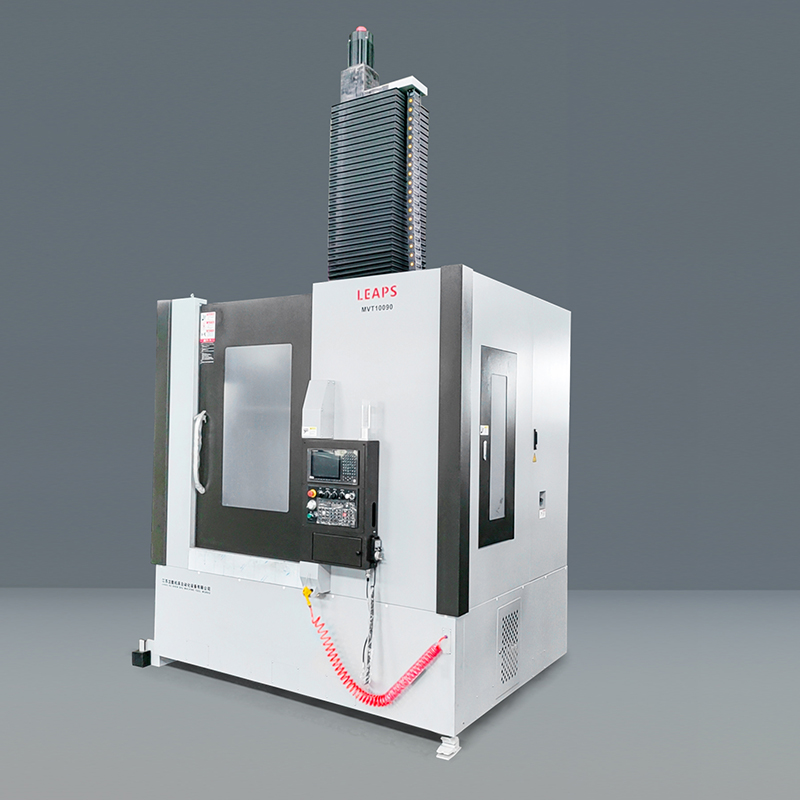

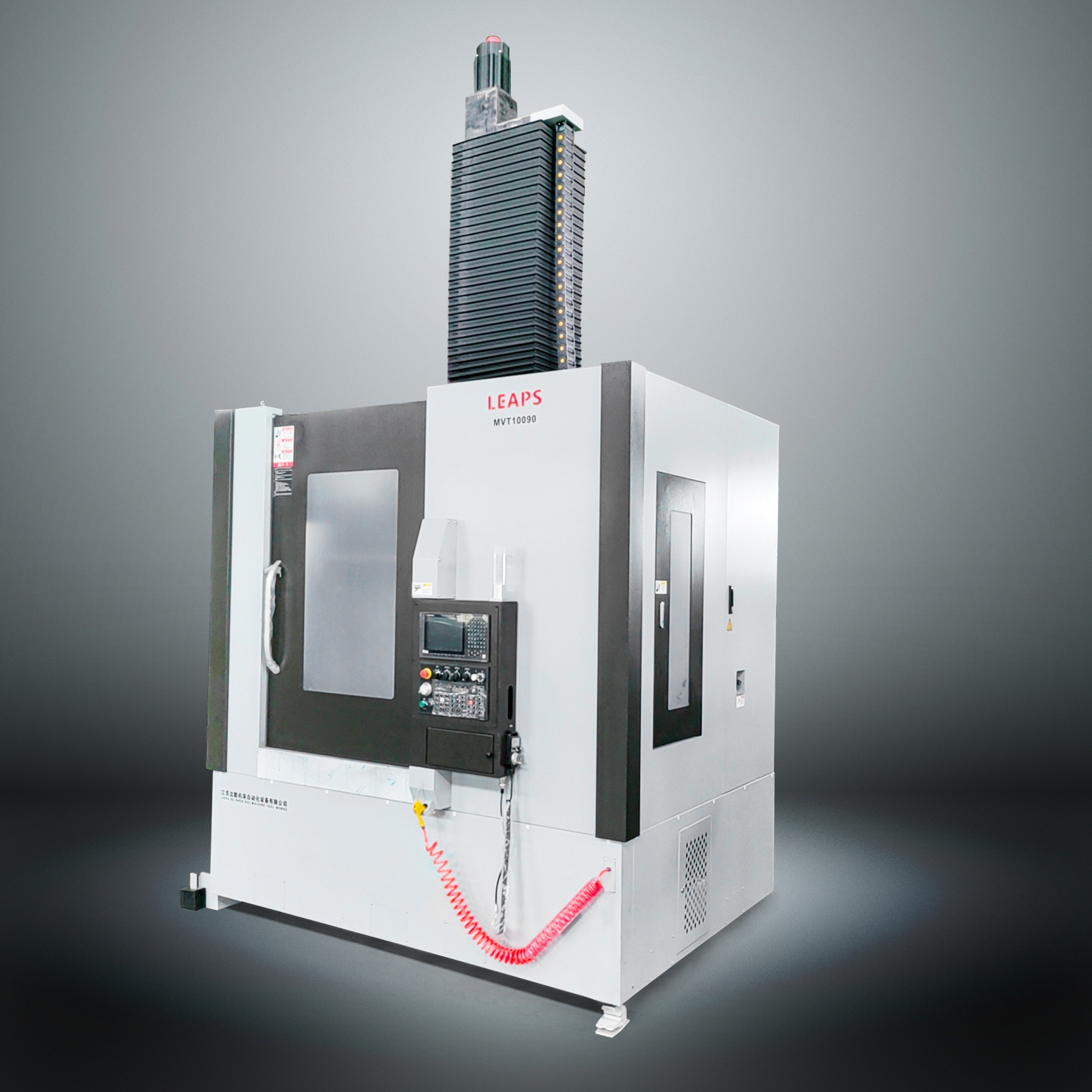

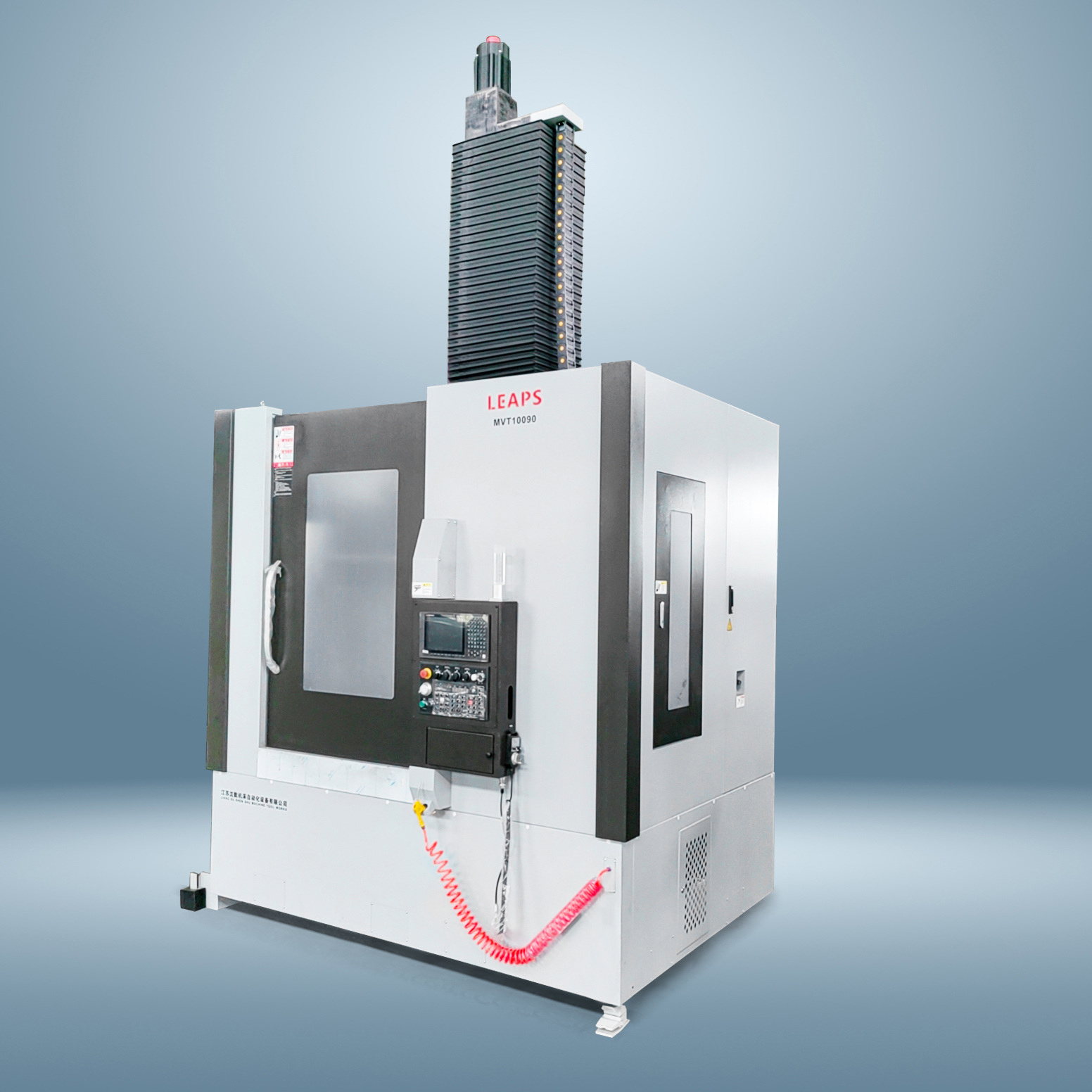

Специализированный вертикальный токарный станок

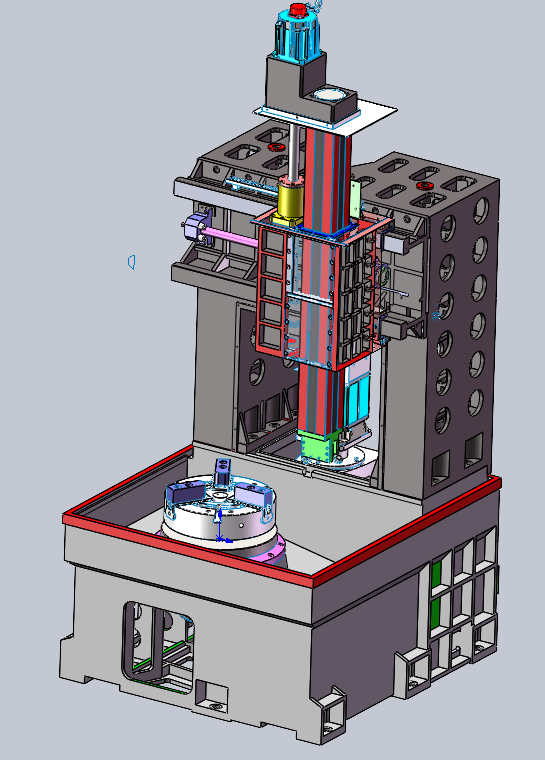

Данный станок представляет собой специализированную модель, разработанную на базе вертикального токарного станка. Колонна выполнена в портальной конструкции, что повышает жёсткость и позволяет выполнять тяжёлое резание.
Описание
маркер
Данный станок представляет собой специализированную модель, разработанную на базе вертикального токарного станка. Колонна выполнена в портальной конструкции, что повышает жёсткость и позволяет выполнять тяжёлое резание.
Ключевые особенности:
Использование ползуна вместо электроприводного резцедержателя:
На конце ползуна устанавливается специализированный инструментальный блок, что позволяет выполнять обработку внутренних отверстий и торцевых поверхностей.
Оптимизация для обработки цилиндрических деталей:

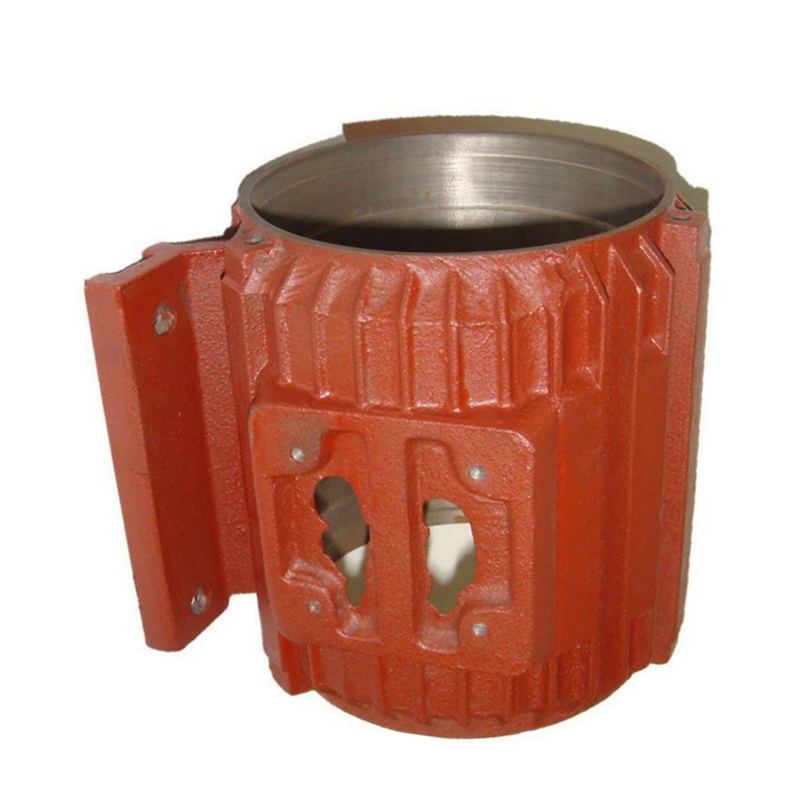

Станок особенно эффективен для обработки корпусов электродвигателей, обеспечивая экономичность и высокую производительность.

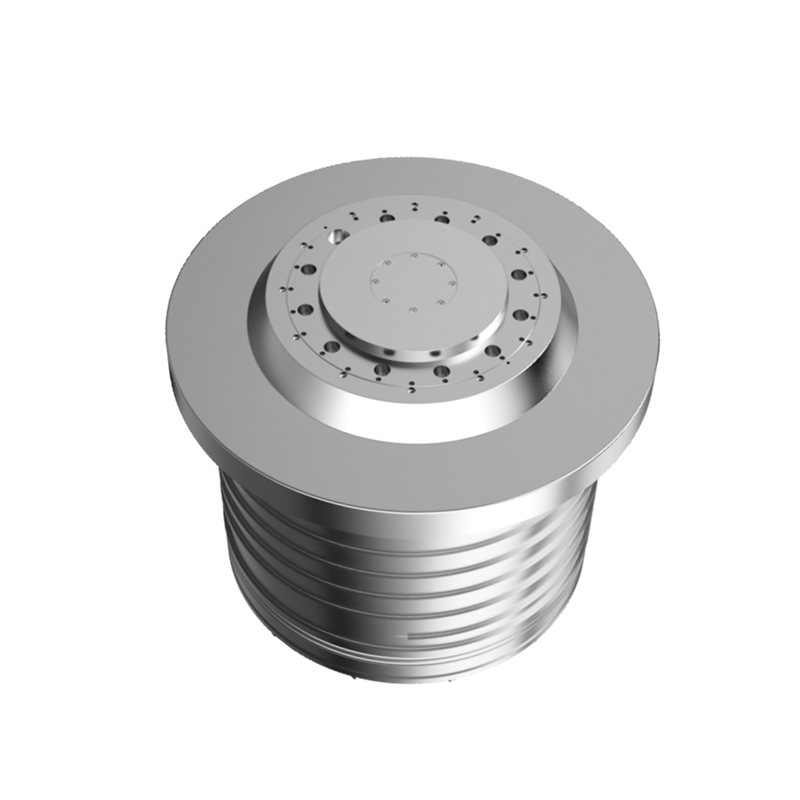

Шпиндельный узел оснащён высококачественными подшипниками и уплотнениями, что обеспечивает высокую точность и грузоподъёмность. Компактная конструкция, стабильная производительность и длительный срок службы.
| Технические параметры станка | единица |
MVT8050 |
MVT10090 |
MVT130120 |
|
| Максимальный диаметр обработки над станиной | mm | 800 | 1000 | 1300 | |
| Максимальный диаметр резания | mm | 700 | 900 | 1200 | |
| Максимальная высота обработки | mm | 500 | 900 | 1200 | |
| Максимальный вес заготовки | kg | 350 | 500 | 500 | |
| Тип и обозначение переднего конца шпинделя | A2-8 | A2-11 | A2-15 | ||
| Диапазон частоты вращения шпинделя | r/min | 0-240 | 0-240 | 0-200 | |
| Номинальный/максимальный крутящий момент шпинделя | Nm | 900/1200 | 1050/1240 | 1050/1600 | |
| Мощность главного электродвигателя (непрерывный/30-минутный режим) | kW | 11/15 | 15/18.5 | 15/18.5 | |
| Диаметр стандартного патрона | inch | 18 | 24 | 32 | |
| Скорость быстрого перемещения по оси X | m/min |
15 Линейные направляющие |
|||
| Скорость быстрого перемещения по оси Z | m/min | 8 Скользящие направляющие
|
|||
| Ход по оси X | mm | -200,450 | -200,700 | -200,850 | |
| Ход по оси Z | mm | 600 | 1000 | 1300 | |
| Габаритные размеры ползуна | mm | 160 | 200 | 240 | |
| Размеры инструмента
|
Наружный токарный резец | mm | 25×25 | 25×25 | 32×32,25×25 |
| Диаметр расточной оправки | mm | Ф50/Ф40/Ф32 | Ф50/Ф40/Ф32 | Ф50/Ф40/Ф32 | |
| Вес станка | Общий вес | kg | 6500 | 9500 | 12000 |
| Максимальная нагрузка | Дисковые детали | kg | 350 | 500 | 500 |
| Габаритные размеры станка | Д×Ш×В | mm | 2360×2960×3200/3850 | 3100×2700×3950/4950 | 3984×2980×4807/6107 |
| мощность | kVA | 30 | 40 | 50 | |
