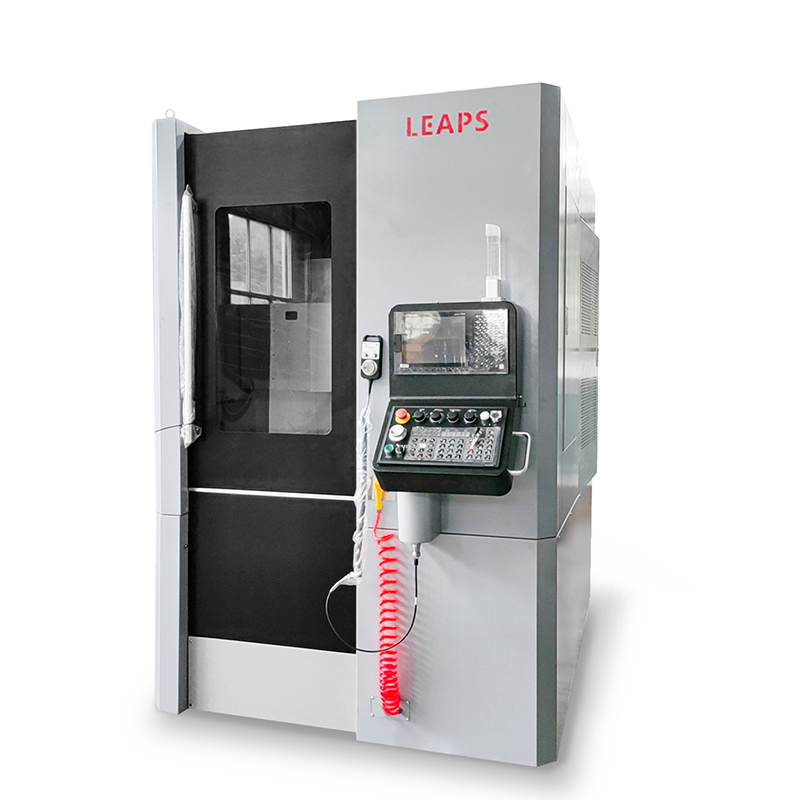

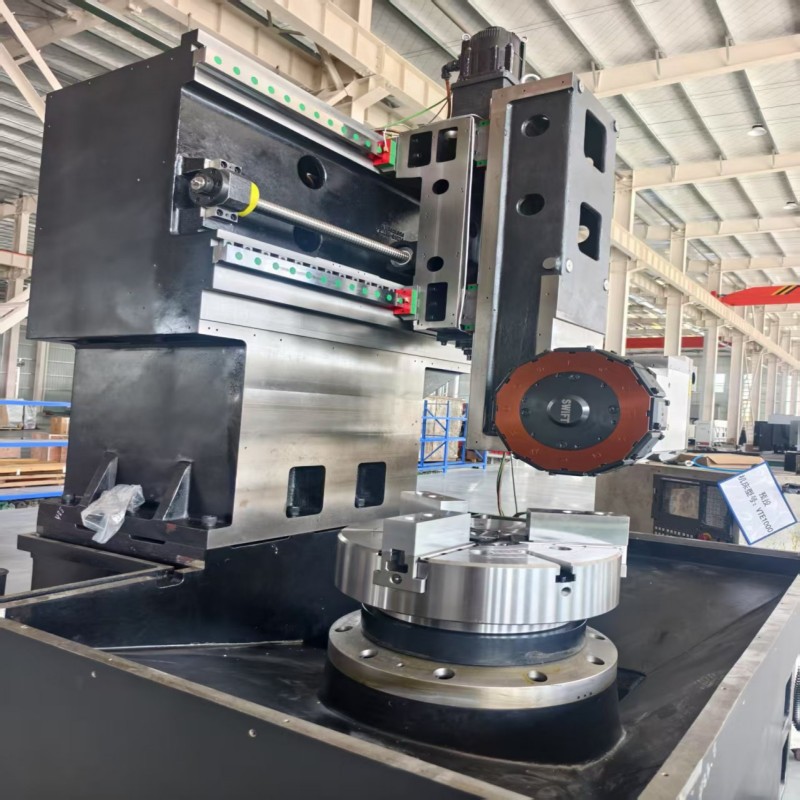

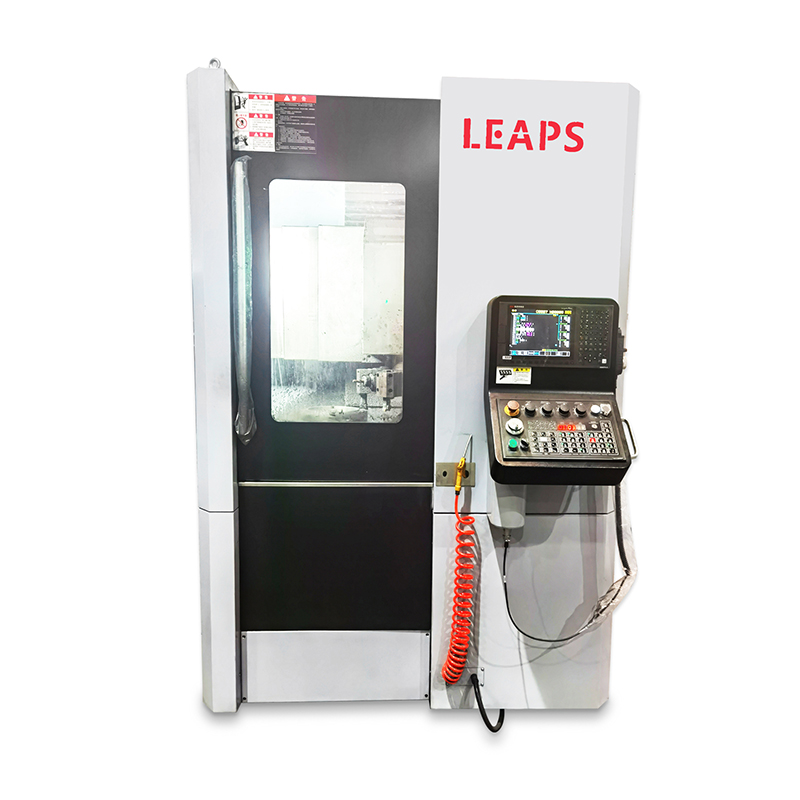

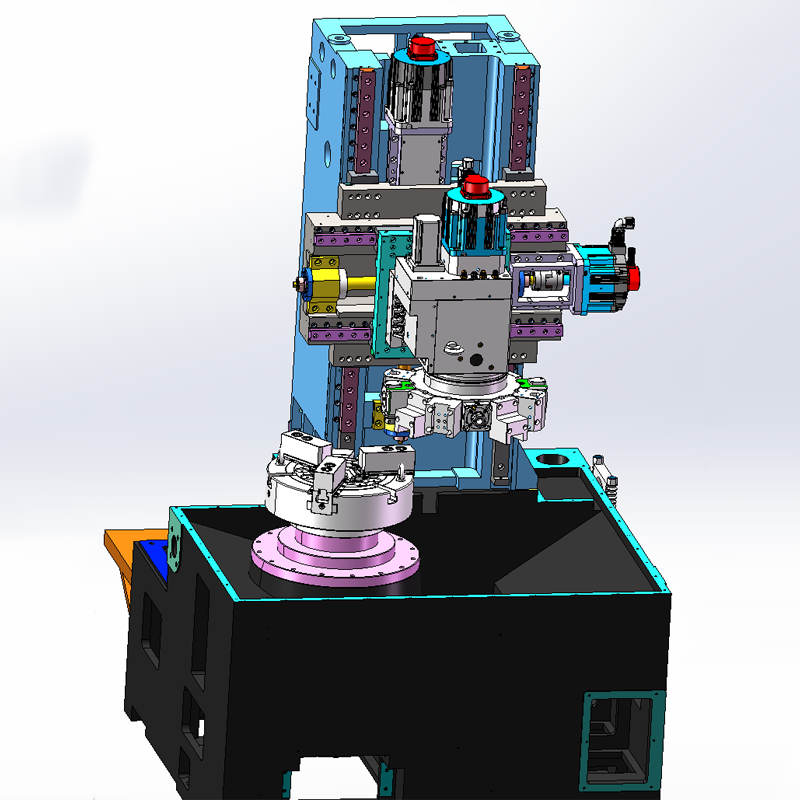

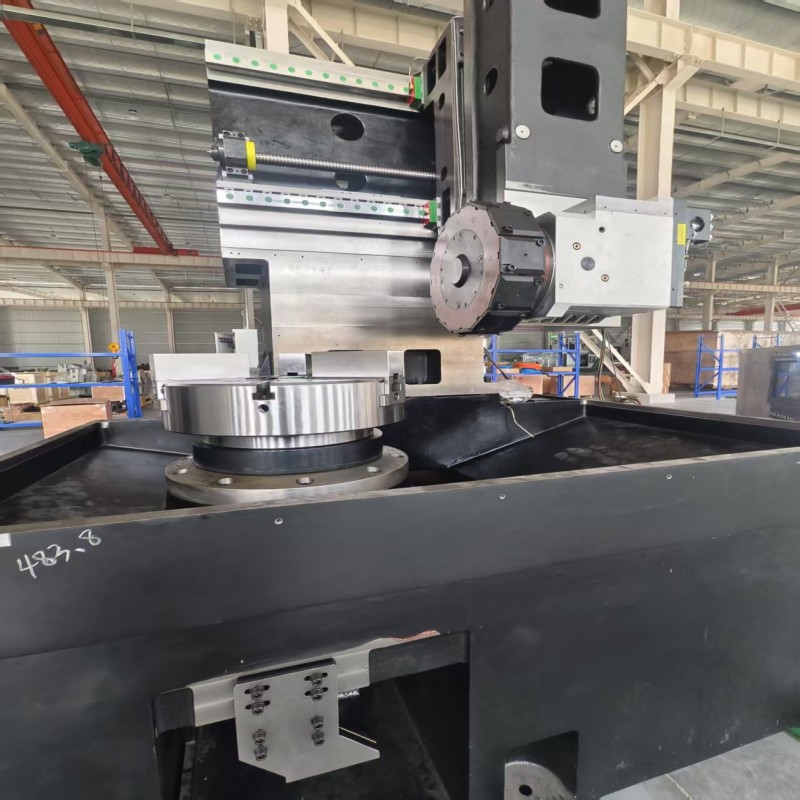

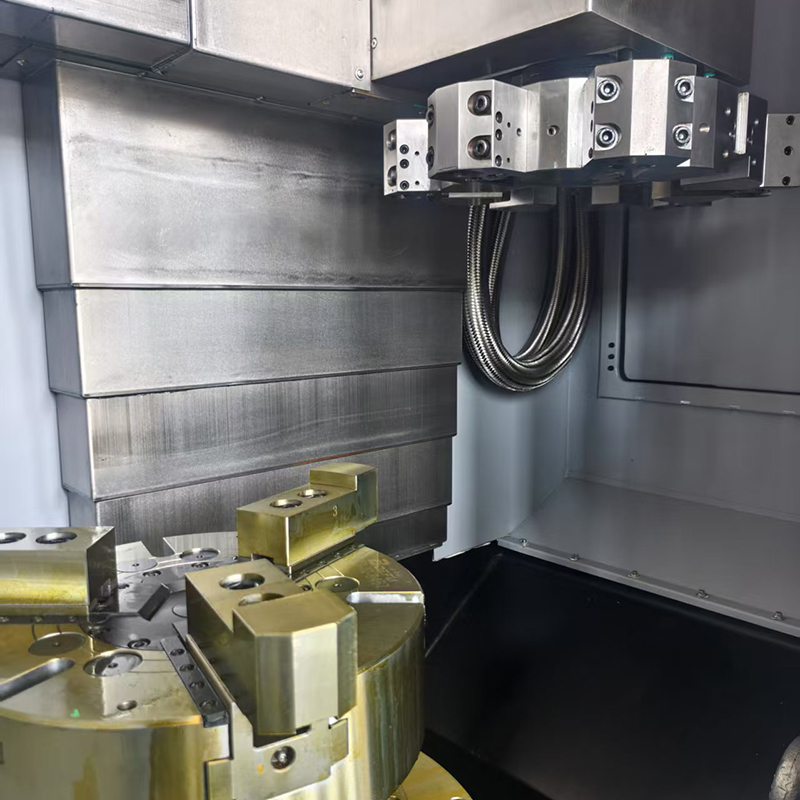

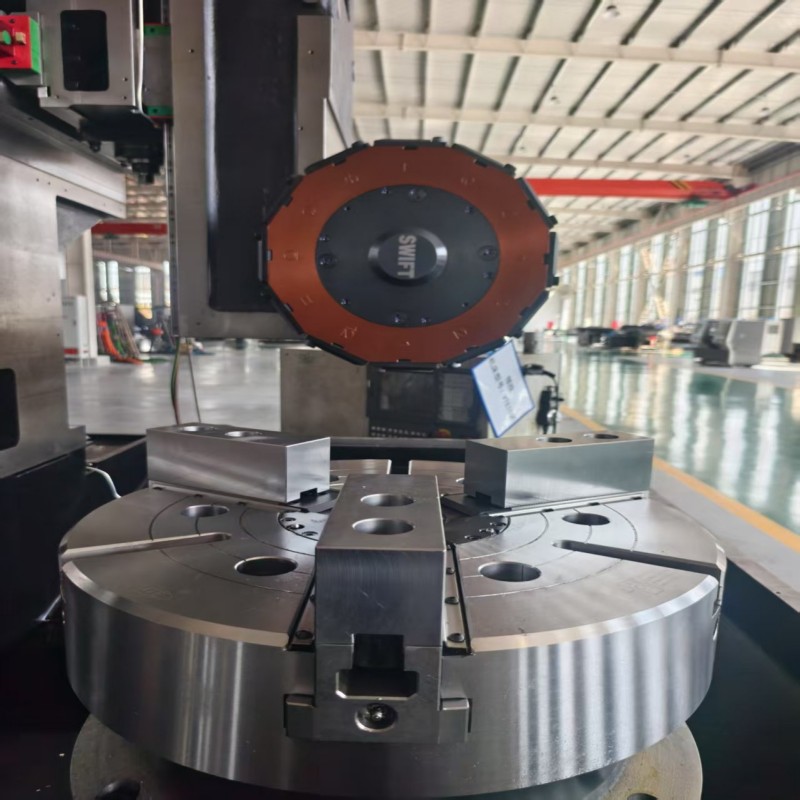

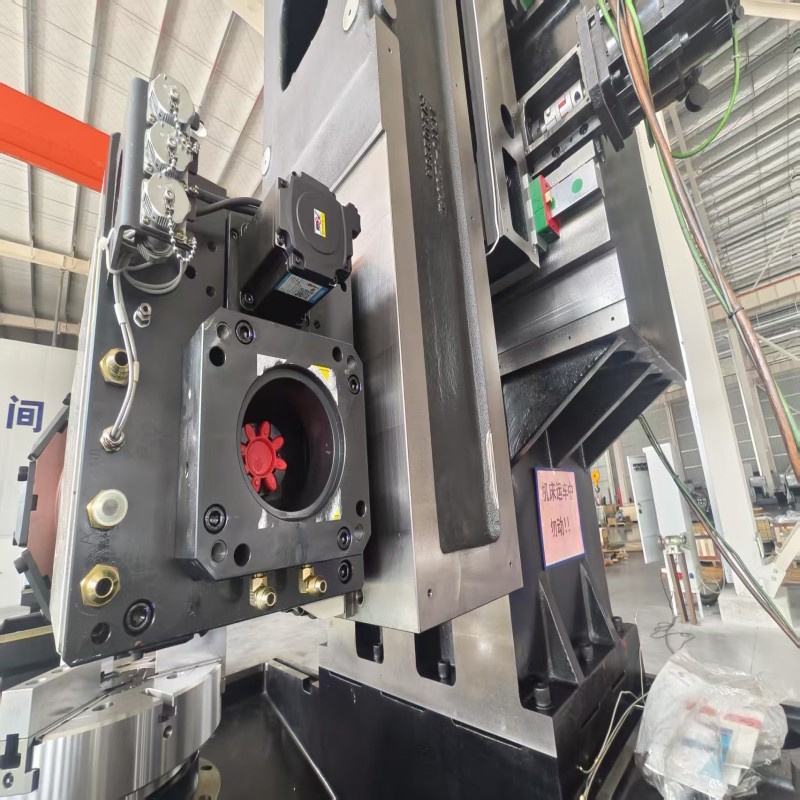

Вертикальный токарно-фрезерный обрабатывающий центр
Вертикальный токарно-фрезерный центр позволяет выполнять на одном станке токарные, фрезерные, сверлильные и резьбонарезные операции. Он предназначен для обработки крупногабаритных и тяжёлых деталей с большим диаметром и малой длиной.
Ключевые возможности:
Полная обработка заготовок:
Черновая и чистовая обработка обеих сторон детали из различных металлов.
Описание
маркер
Вертикальный токарно-фрезерный центр позволяет выполнять на одном станке токарные, фрезерные, сверлильные и резьбонарезные операции. Он предназначен для обработки крупногабаритных и тяжёлых деталей с большим диаметром и малой длиной.
Ключевые возможности:
Полная обработка заготовок:
Черновая и чистовая обработка обеих сторон детали из различных металлов.
Интеграция в автоматизированные системы:
Возможность полностью автоматизированного производства;
Подключение к автоматическим линиям или объединение с другими вертикальными токарными центрами для создания гибких производственных
| Технические параметры станка | единица | VTE5035 | VTE1000 | VTE1500 |
| Максимальный диаметр обработки над станиной | mm
|
630 | 1000 | 1500 |
| Максимальная длина резания | mm | 350 | 500 | 700 |
| Максимальный диаметр резания | mm | 500 | 900 | 1400 |
| Тип и обозначение переднего конца шпинделя | A2-8 | A2-11 | A2-15 | |
| Диапазон частоты вращения шпинделя | r/min
|
3200 | 50～1500 | 400 |
| Максимальный крутящий момент шпинделя | Nm | 573/1230（Электроприводной шпиндель） | 912/1245 (механический шпиндель) | 5250 (механический шпиндель) |
| Количество ступеней скорости шпинделя | Бесступенчатая трансмиссия
|
|||
| Мощность главного электродвигателя | kW | 30 | 22/30 | 37 |
| Диаметр/тип патрона | inch | φ304 | 21/Гидравлический трёхкулачковый патрон（Опционально: 24-дюймовый гидравлический патрон） | φ1000（Ручной четырёхкулачковый патрон） |
| Скорость быстрого перемещения по оси X | m/min | 20 | 18 | 12 |
| Скорость быстрого перемещения по оси Z | m/min | 20 | 18 | 10 |
| Ход по оси X | mm | 375 | 480 | -1000，+800 |
| Ход по оси Z | mm | 530 | 520 | 700 |
| Максимальная нагрузка | kg | 500 | 600 | 1500 |
| Вес станка | kg | 5500 | 10000 | 15000 |
| Габаритные размеры станка (Д×Ш×В) | mm | 3897×1645×2570 | 2650×2100×3650 | 4000×2600×40000 |
| Электрическая мощность | kVA | 85 | 50 | 60 |
