Вертикальный обрабатывающий центр VMC1370
Вертикально-обрабатывающий центр VMC1370 для штампов и пресс-форм, способный увеличить ваше конкурентное преимущество благодаря высокой эффективности.
Описание
маркер
Основные характеристики
| Параметр | Значение | Ед. изм. | |
| Ход по оси X | mm | 1300 | |
| Ход по оси Y | mm | 700 | |
| Ход по оси Z | mm | 700 | |
| Расстояние от торца шпинделя до стола (BT40/150) | mm | 145-845 | |
| Расстояние от торца шпинделя до стола (BT50/155) | mm | 110-810 | |
| Расстояние от центра шпинделя до направляющих | mm | 740 | |
| Размер рабочего стола | mm | 1400*700 | |
| Нагрузка на стол | kg | 1200 | |
| Мощность двигателя шпинделя | KW | 15 | |
| Скорость вращения шпинделя | rpm | 8000 | 6000 |
| Конус шпинделя | BT-40 | BT50* | |
| Диаметр шпинделя | mm | 150 | 155 |
| Быстрое перемещение (X/Y/Z) | m/min | 24/24/24 | |
| Рабочая подача (X/Y/Z) | mm/min | 1~10000 | |
| Направляющие (Y-ось, 4 рельса) | mm | 45/45/45 | |
| Диаметр ШВП | mm | 45/45/45 | |
| Точность позиционирования | mm | ±0.005 | |
| Повторяемость | mm | ±0.004 | |
| Ёмкость магазина инструментов | 24 | ||
| Макс. размер инструмента (с заполнением) | mm | 80 | 125 |
| Макс. размер инструмента (свободный сосед) | mm | 150 | 225 |
| Макс. длина инструмента | mm | 350 | |
| Макс. вес инструмента | kg | 7 | 15 |
| Тип хвостовика | BT40 | BT50 | |
| Электропитание | kVA | 35 | |
| Масса станка | kg | 9000 | |
| Габариты (Д×Ш×В) | mm | 3500x2700x2800 | |
Стандартная комплектация станка и основные комплектующие
| Система ЧПУ Fanuc | FANUC 0i-MF5 | FANUC | Japan |
| Шпиндель | BT50 | Окада / Chien Chun | Taiwan |
| Подшипники шпинделя | FAG/SKF | Germany/Japan | |
| Шарико-винтовые пары по трем осям | φ45 | PMI/HIWIN | Taiwan |
| Линейные направляющие по трем осям | 45/45/45 | PMI/HIWIN | Taiwan |
| Подшипники по трем осям | FAG/NACHI | Germany/Japan | |
| Теплообменник | DAT | Отечественное производство | |

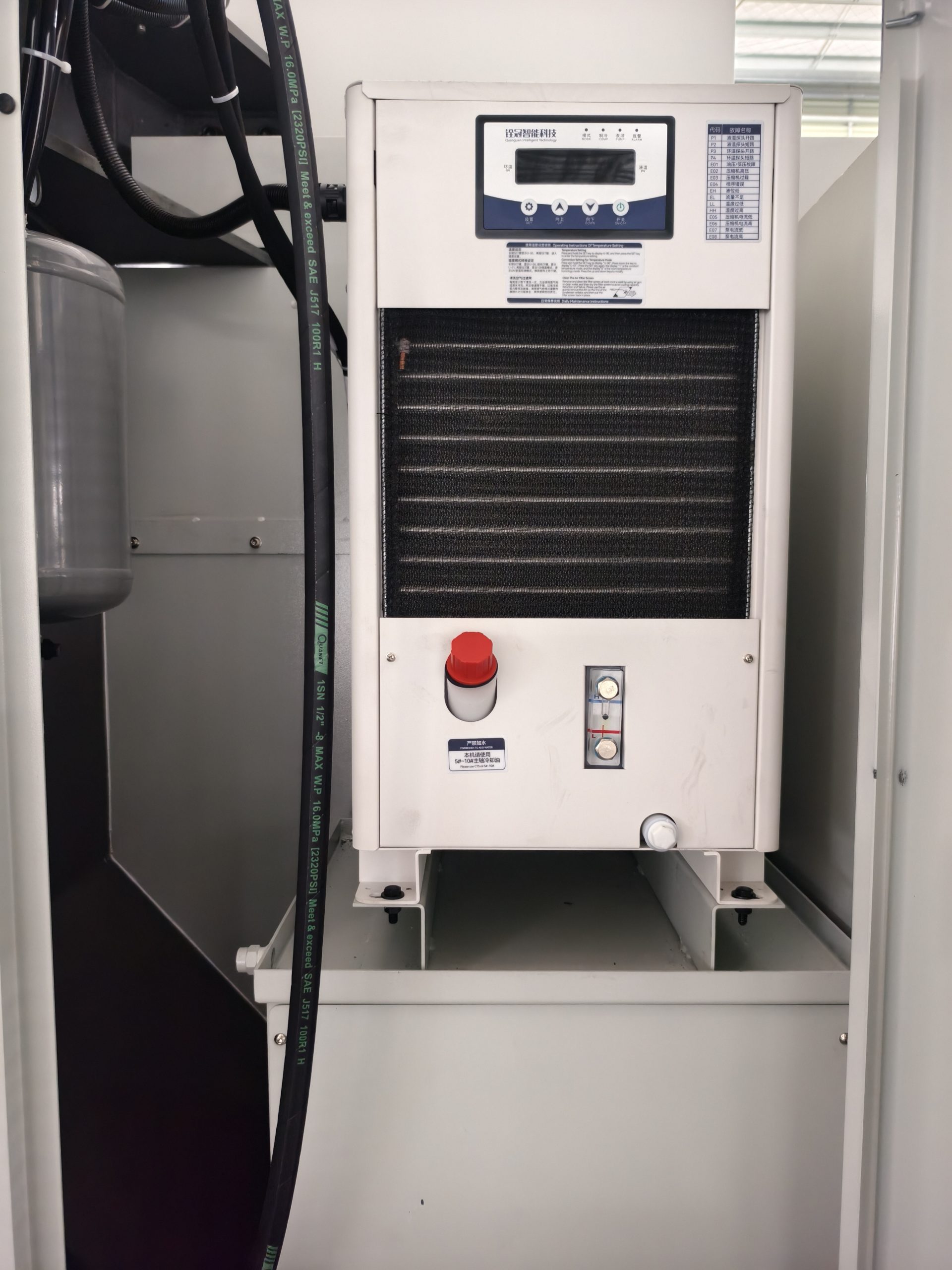

| Маслоохладитель | Quan Guan | Отечественное производство | |

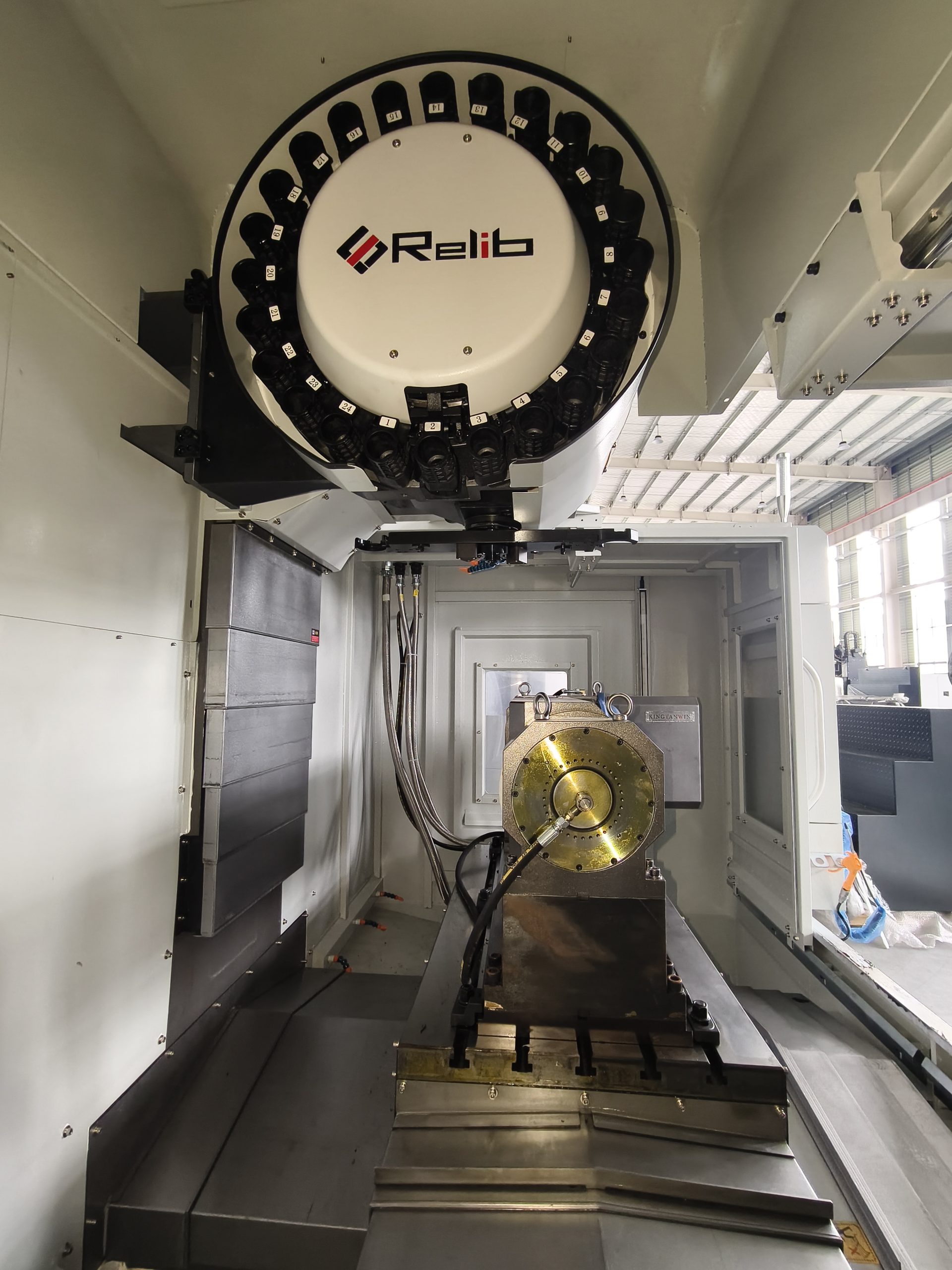

| Блок ATC | BT50/24 ps | Fang Guan / Okada | Taiwan |
| Цилиндр выбивания инструмента | 6T | Hao Cheng / Zhong Ri | Taiwan |
| Азотный балансировочный цилиндр | Отечественное производство | ||
| Пневматические компоненты | Airtac | Taiwan | |

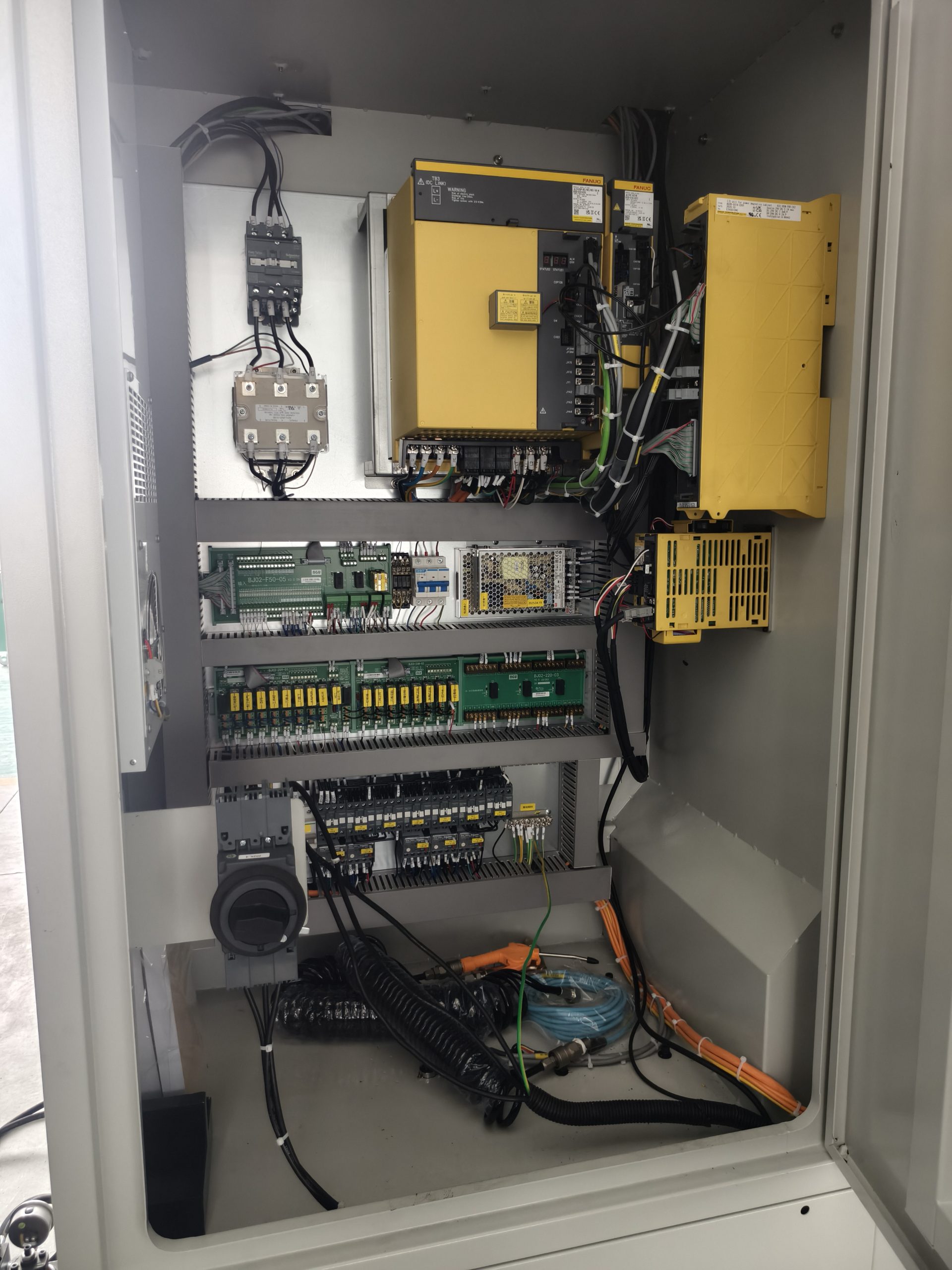

| Электротехнические компоненты | Schneider Electric | France | |
| Водяной насос | 750W | Отечественное производство | Taiwan |

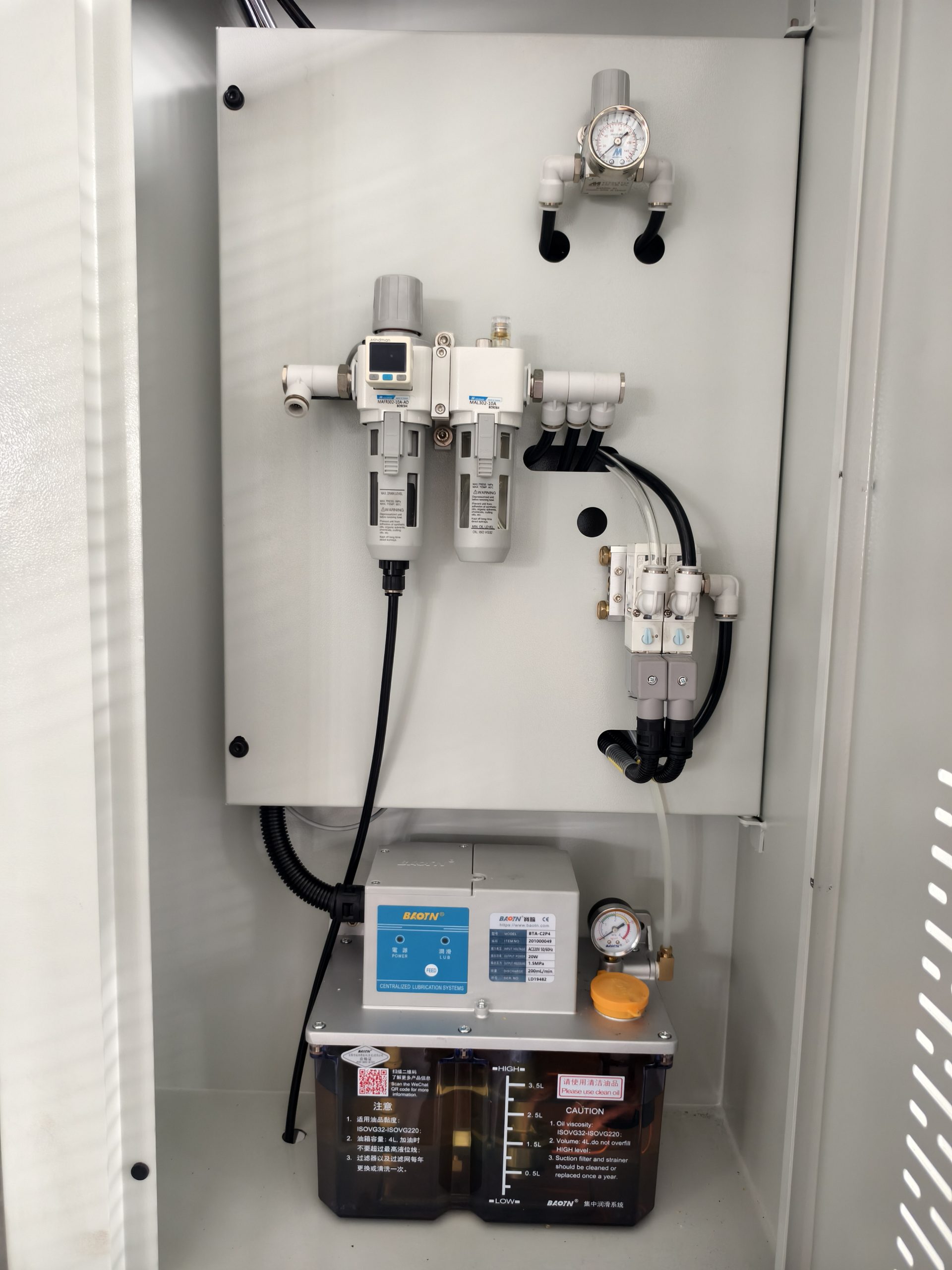

| Система смазки | Sheng Xiang / Baoteng | Taiwan | |
| Корпусные панели | Отечественное производство | ||
| Телескопические кожухи для трех осей | Отечественное производство | ||

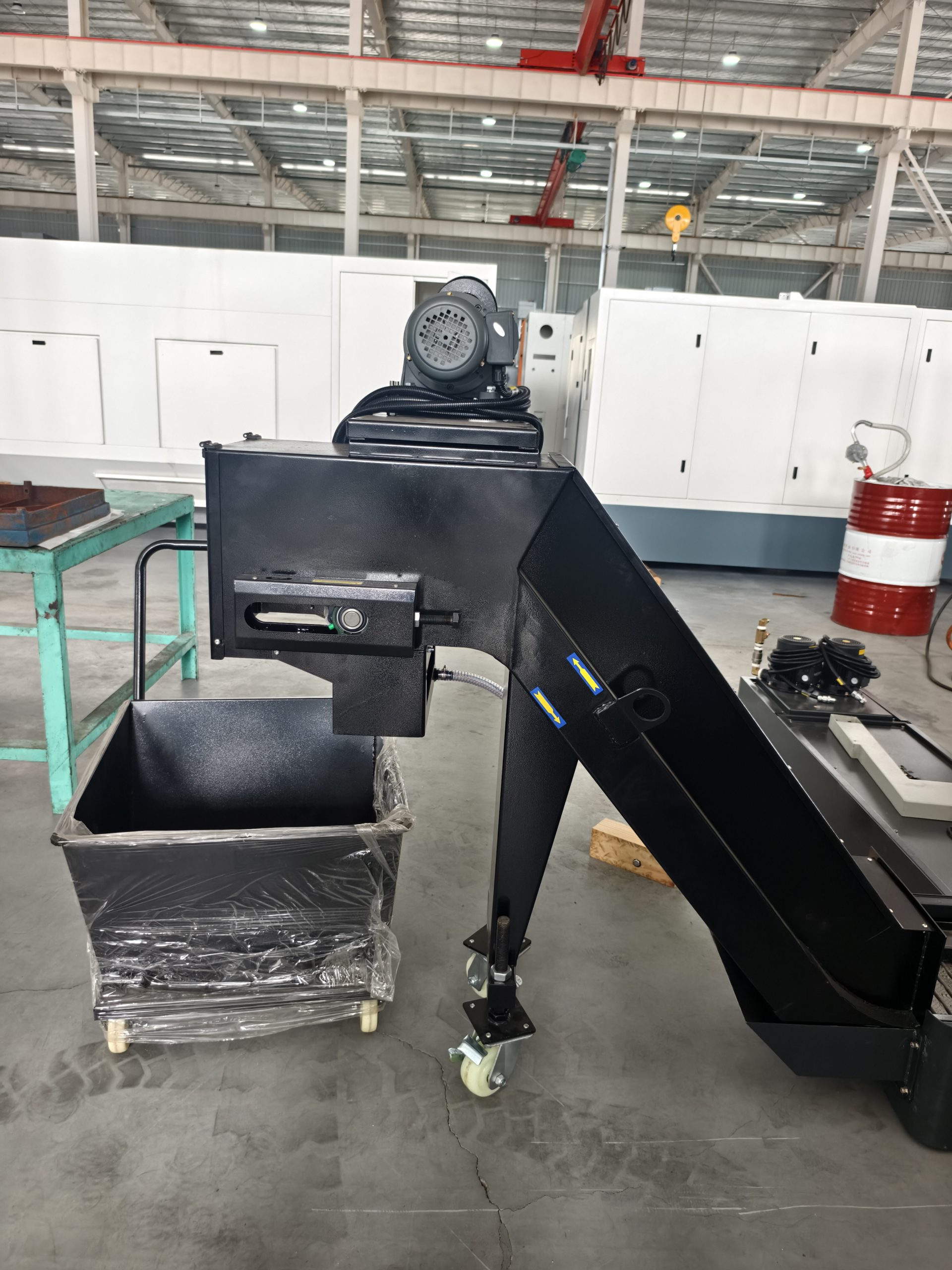

| Способ удаления стружки | Передний цепной скребковый транспортер для стружки | Отечественное производство |
Конфигурация станка (опционально):
| Описание | |||
| Система ЧПУ Syntec | SYNTEC 22MA | Taiwan | |
| Система ЧПУ Mitsubishi | M80B | Japan | |
| Усиленный двигатель шпинделя | 15KW | ||
| Ременный шпиндель | BT40/10000rpm | Окада / Chien Chun | Taiwan |
| Прямоприводной шпиндель | BT40/12000rpm | Окада / Chien Chun | Taiwan |
| Ременный шпиндель | BT50/8000rpm | Окада / Chien Chun | Taiwan |
| Удлиненная стойка | 200/300mm | ||

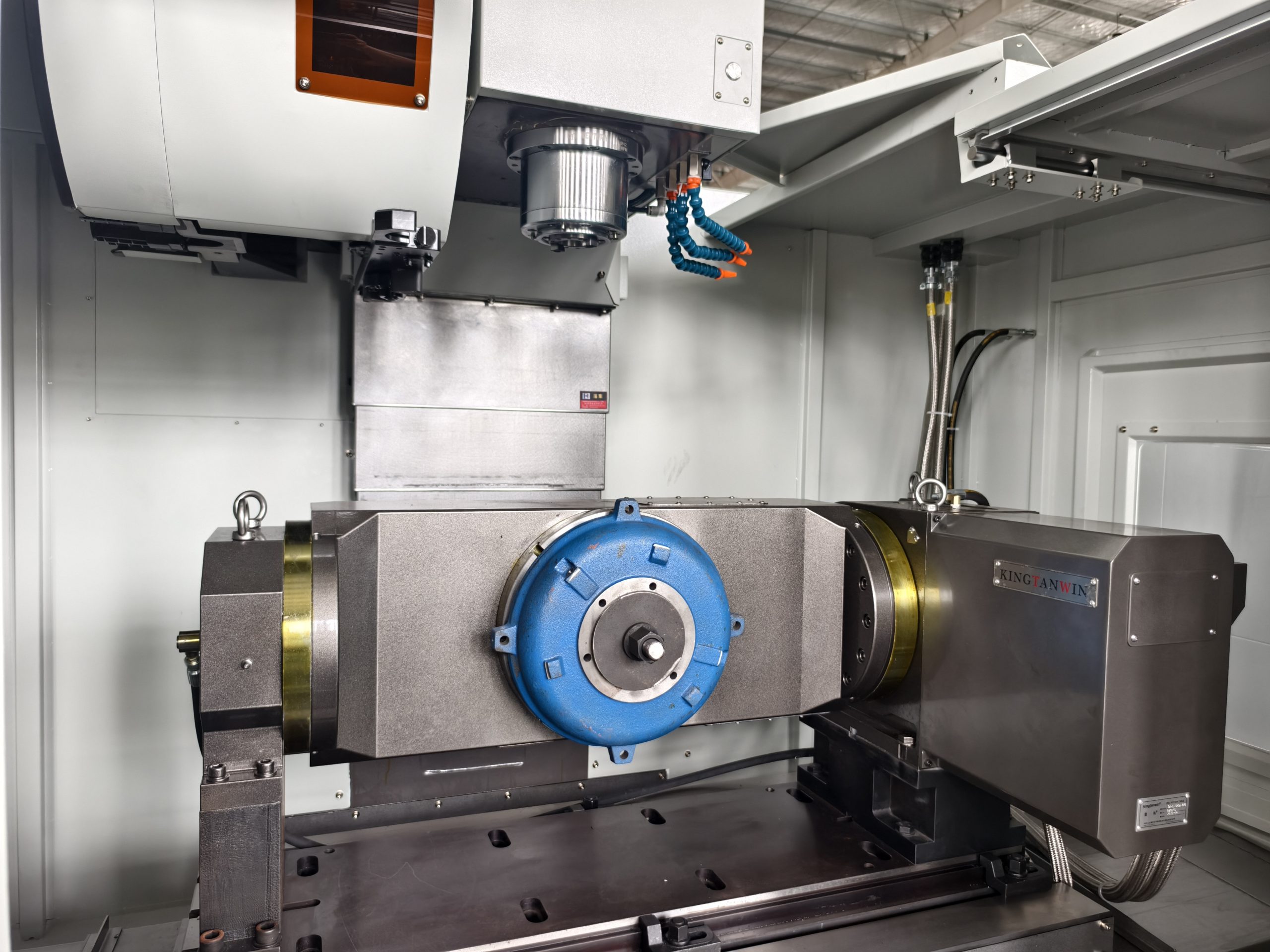

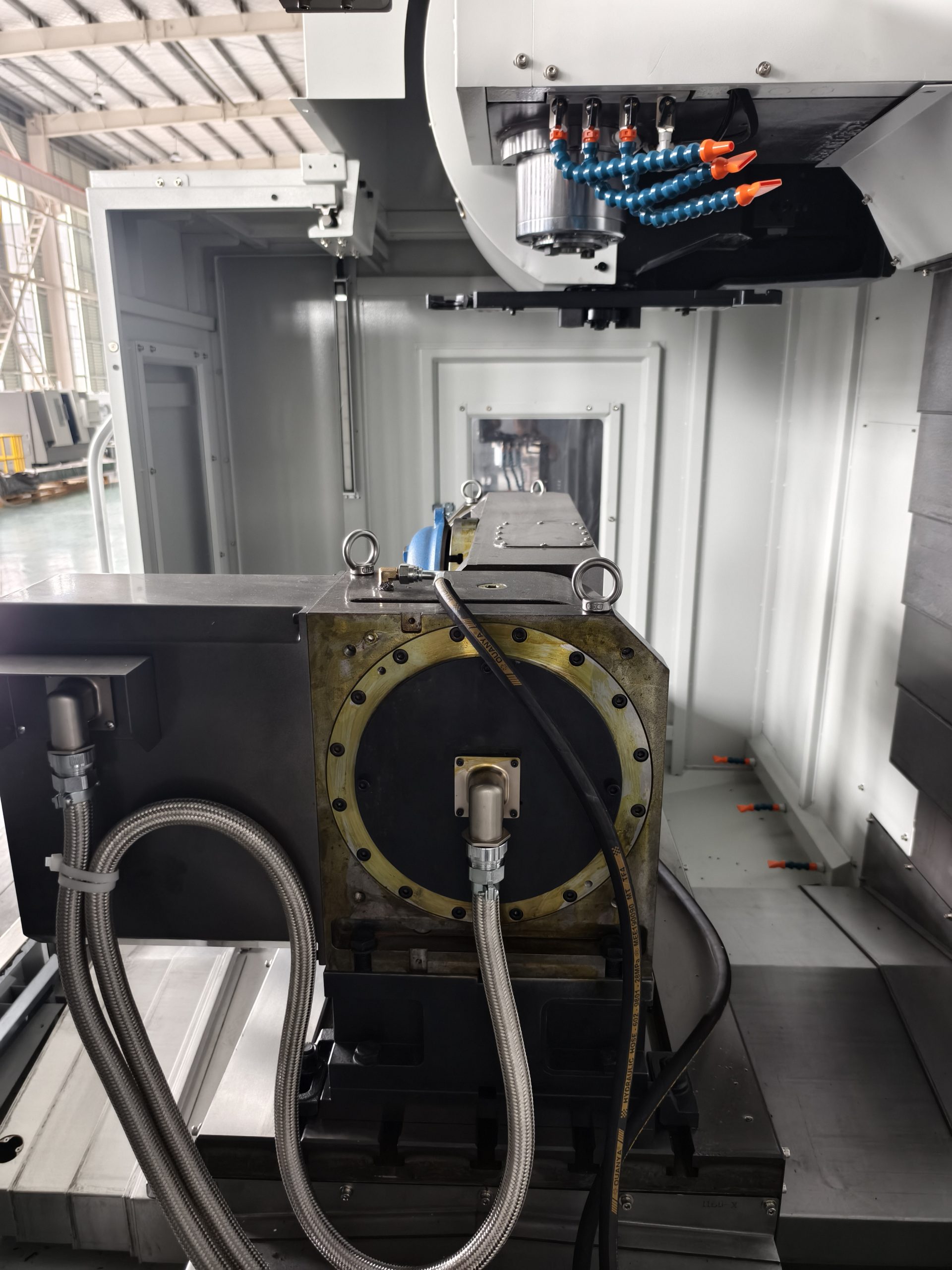

| 4-я ось (ротационный стол) | GSA | Taiwan | |
| Система удаления стружки | Отечественное производство | ||
| Внутришпиндельная подача СОЖ | 30Bar/50Bar | Отечественное производство | |
| Маслоотделитель | Отечественное производство | ||
| Сепаратор вода-масло | Отечественное производство | ||
| Система контроля инструмента | TS27R | Renishaw | |
| Тип направляющих | |||
| Прочие опции |
Стандартные принадлежности станка：
| NO | Наименование принадлежностей | |||
| 1 | Опорные плиты (регулировочные) | 1 | ||
| 2 | Пневматическая очистная пистолет | 1 | ||
| 3 | Водяной пистолет | 1 | ||
| 4 | Охлаждающее устройство с удалением стружки | 1 |
